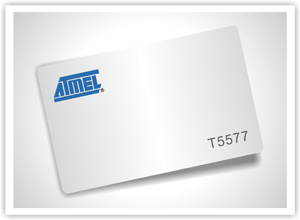

T5577卡

T5577是T5557、T5567的升级版芯片兼容后两种芯片。该芯片共有330 bit 的 EPROM (分布为10个区块, 每个区块 33 bit)，能从 T5557 读写器上被读/写。 区块 0 是被保留用于设置 T5557 操作模式的参数配置块。区块 7 可以作用户数据块使用，亦可以为保护全部数据块而设置一组用户密码，用于避免未经许可的非法改写。

T5577卡规格：

芯片：T5577

尺寸：85*5*54*0.84mm（薄卡）、85.5*54*1.9mm（厚卡）

封装材料：PVC、ABS、PET、PETG

可选工艺：金底、银底、烫金、烫银、平码、凸码、激光码、印UV、四色印刷等。

技术指标

■ 非接触方式的读/写数据传输

■ 从 100 KHz到 150 KHz的无线电载波频率

■ 与e5550产品兼容并扩展的应用模式

■ 小容量, 其结构与国际标准 ISO/IEC11784 / 785 相容

■ 在芯片上掩模有75pF的谐振电容

■ 包括32 bit密码区在内的7 x 32 bit的E2PROM 存储空间

■ 单独开设有64 bit存储空间作为厂商可追溯的数据区

32-bit 配置寄存器在 E2PROM 中可作如下设置

■ 数据速率：RF/2 到RF/128或e5550的固定值(通常使用在RF/32或RF/64)

■ 调制/编译码：FSK、PSK、曼彻斯特、双相、NRZ(典型为：曼彻斯特)

■ 其他的选项：密码模式、最大区块特性、按请求回答(AOR)模式(默认值：PASS＝0、MAXB＝7、AOR＝0)；反向数据输出、直接访问模式、序列终结符、写保护(每一块完全锁位)、OTP 功能等。

存储体结构

存储体是 330 bit 的 E2PROM,安排在 0 和 1页的 10 个块中，每个块（包含被同时规划的 1 bit 锁块位）有 33 bit。第 0 页有8个存储块，其中的块 0 包含配置/控制数据, 在正常读操作期间是不被传输的。块 7 可以被用户当作写保护密码使用，与最大区块的显示值配合，可设置某些块值或第7块密码值不可见，只有知道密码的合法用户才能访问卡片中的数据块。每块存储体的位首，即第 0 bit, 是该块不可查看但可一次性改写的锁块控制位(即 OTP 特性。为安全起见，一应提供改写各块第 0 位的 OTP 功能)。第 1 页的 块 1 和块 2 包含可追溯数据，并且被 Atmel 在制造测试期间进行其数据规划并且锁定。

主要应用

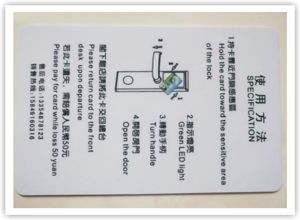

广泛应用于酒店门锁卡、健康保险卡、校园一卡通、企业/工厂考勤卡、加油卡、上网卡、就餐卡、游戏卡、学生成绩卡、电话卡、戏院卡、娱乐卡等。
