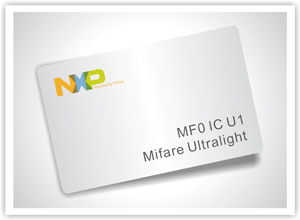

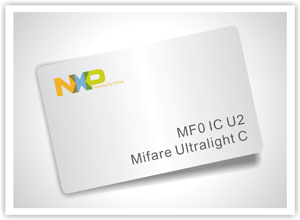

Ultralight系列卡--Ultralight/Ultralight C卡

恩智浦半导体开发的MIFARE MF0ICU1可配合近距离耦合设备(PCD)使用，符合ISO/IEC 14443 A标准（见参考1）。它设计为与公共交通网络中的单程票证、会员卡或活动日卡一同使用，可代替传统票证解决方案，如纸质票证、磁条票证或硬币。

随着非接触式近距离智能卡的普及，公共交通和活动运营商开始转向完全非接触式解决方案。用于专用票证的MIFARE Ultralight将减少系统安装和维护成本，以及终端损坏和车票卡住引起的机器故障。MF0ICU1可轻松集成到现有方案中，甚至还能升级标准纸质票证售票机。该低成本票证解决方案可帮助运营商减少系统中的现金流。

MIFARE Ultralight的机械和电气特性满足纸质票证制造商的要求。

非接触式能源和数据传输

MF0ICU1以少量匝数连接线圈。MF0ICU1符合BS EN753-2定义的TFC.0 (Edmondson)和TFC.1 (ISO)票证格式。

TFC.1格式票证由MF0ICU10芯片提供支持，该芯片集成17 pF片内谐振电容。

较小的TFC.0格式票证由MF0ICU11芯片提供支持，该芯片集成50 pF片内谐振电容。

 防干扰

智能防干扰功能可实现多卡同时工作。防干扰算法分别选择每一张卡，并确保选定的卡正确执行交易，不会因为现场有其他卡而造成数据损坏。

级联式唯一标识符(UID)

防干扰功能基于各IC独特的IC序列号（称为唯一识别符，UID）。MF0ICU1的UID由7字节组成，支持ISO/IEC 14443-3 cascade level 2标准。



安全

■ 每个器件的7字节UID符合ISO/IEC 14443-3标准

■ 32位用户可定义一次性可编程(OTP)区

■ 具有每页现场可编程只读锁定功能

交付形式

MF0ICU1提供封装形式产品或晶圆形式产品。更多信息请参见交付类型描述。



Ultralight卡规格：

芯片：Ultralight/Ultralight C

尺寸：85*5*54*0.84mm

封装材料：PVC、ABS、PET、PETG

可选工艺：金底、银底、烫金、烫银、平码、凸码、激光码、印UV、四色印刷等。

特性和优势

MIFARE RF接口(ISO/IEC 14443 A)

■ 非接触式数据传输和电源（无需电池）

■ 工作距离：最远100 mm（取决于天线几何尺寸）

■ 工作频率：13.56 MHz

■ 数据传输：106 kb/s

■ 数据完整性：16位CRC、奇偶校验、位编码、位计数

■ 防干扰

■ 7字节序列号，符合ISO/IEC 14443-3 cascade level 2标准

■ 典型票证交易时间：< 35 ms

■ 快速计数器交易时间：< 10 ms

EEPROM

■ 512位、1536位，以16页、48页，每页4字节进行组织

■ 具有每页现场可编程只读锁定功能

■ 32位用户可定义一次性可编程(OTP)区

■ 384位、1152位用户读/写区（12页、36页）

■ 数据保存期为5年

■ 写入操作耐受程度为10000个周期



主要应用

■ 公共交通中的专用票证

■ 活动票证中的专用票证
